不飽和聚酯樹(shù)脂 真空導(dǎo)入樹(shù)脂TM-25
分享：
一、簡(jiǎn)介：

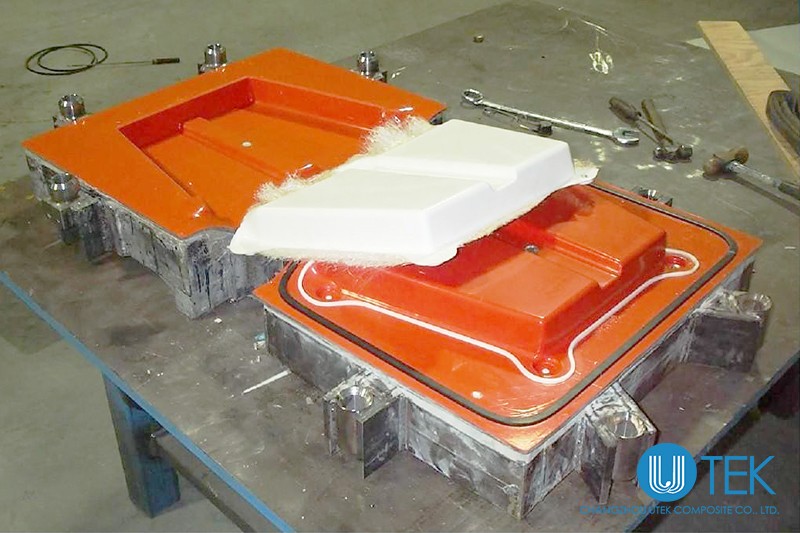

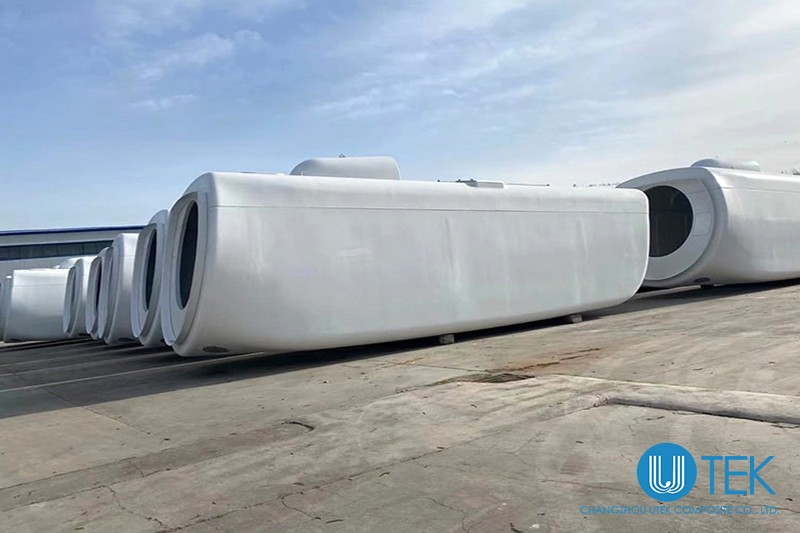

TM—25樹(shù)脂是一種預(yù)促進(jìn)、長(zhǎng)凝膠時(shí)間的不飽和聚酯樹(shù)脂，具有粘度低、對(duì)玻璃纖維浸潤(rùn)性好、固化快和空干性特點(diǎn)。適合于真空導(dǎo)流及RTM成型工藝，用于制造玻璃鋼漁船、汽車(chē)部件、風(fēng)機(jī)機(jī)倉(cāng)罩及防水板等產(chǎn)品。
二、液體樹(shù)脂技術(shù)指標(biāo)：
項(xiàng) 目 | 單 位 | 指 標(biāo) | 測(cè)試方法 |
外 觀(guān) | —— | 談紫色透明液體 | GB/T 8237.4.1.1 |
粘 度 | 25℃、Pa.S | 0.14~0.16 | GB/T 7193.1 |
TM-25W *凝膠時(shí)間(冬季) | 25℃、min | 22.0~30.0 | GB/T 7193.6 |
TM-25M *凝膠時(shí)間(春秋季) | 25℃、min | 35.0~45.0 | GB/T 7193.6 |
TM-25S**凝膠時(shí)間(夏季) | 25℃、min | 28.0~35.0 | GB/T 7193.6 |
酸 值 | mgKOH/g | 14~20 | GB/T 2895 |
固體含量 | % | 52~58 | GB/T 7193.3 |
備注: *凝膠時(shí)間: 55%過(guò)氧化甲乙酮: 1.5%
**凝膠時(shí)間: 55%過(guò)氧化甲乙酮: 3.0%
三、澆鑄體性能（僅供參考）
項(xiàng) 目 | 單位 | 澆鑄體實(shí)測(cè)值 | 測(cè)試方法 |
巴柯硬度 | 46 | GB3854-05 | |
熱變形溫度 | ℃ | 75 | GB/T1634-04 |
彎曲強(qiáng)度 | MPa | 120 | GB/T2570-95 |
拉伸強(qiáng)度 | MPa | 70 | GB/T2568-95 |
斷裂伸長(zhǎng)率 | % | 3.8 | GB/T2568-95 |
備注：①制樣方法按GB 8237—87執(zhí)行。
②固化系統(tǒng)：固化劑55%MEKPO：1%
③后固化處理：60℃×2小時(shí) + 100℃×2小時(shí)
四、參考配方
重量份數(shù)
TM—25不飽和聚酯樹(shù)脂 100份
固化劑55%MEKPO 0.8~1.5份(視當(dāng)時(shí)環(huán)境溫度條件定)
五、運(yùn)輸和貯存
運(yùn)輸時(shí)應(yīng)符合國(guó)家《化學(xué)危險(xiǎn)品安全管理?xiàng)l例》第五章化學(xué)危險(xiǎn)物品的運(yùn)輸裝卸規(guī)定。產(chǎn)品應(yīng)
貯存在25℃以下陰涼處，避免火種，隔離熱源，25℃以下貯存保質(zhì)期為3個(gè)月。
